在将材料涂布到PET基材上时，可根据具体应用场景和性能需求，选择以下类型的胶水：

pet光学膜涂层有机硅

不用使用底涂剂直接通过涂布机涂布到PET基材上，

涂布成型后产品具备：过85%测试、排气快、无彩虹纹、透光可达92%、剥离力稳定不加重或衰减、无残胶或胶转移等性能。

直接媲美道康宁、KCC同级产品。

本品为加热快速固化的四组份加成型液体硅橡胶胶水,不用使用底涂剂，胶水在固化前具有较好的流支性；

固化后与PET基材具有良好的附着力、优异的排气性、高透明、无残胶、耐高温高湿，可直接替代道康宁、KCC同级产品，

应用于计算机显示器保护屏、手机保护贴等PET硅胶保护膜系列产品。

PET自粘性硅胶胶水KL-2620ABCD 使用方法:（举例涂布10μm剥离力3g/25mm）

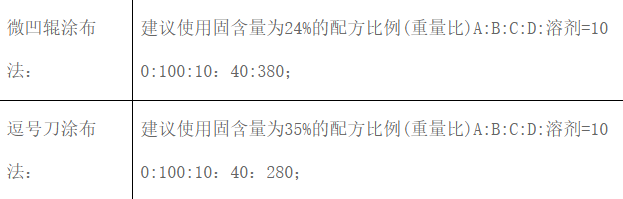

按比例称取物料，首先将C料和溶剂混合均匀，然后再依次加入B料-D料-A料，混合搅拌20分钟达到均匀；

采用涂布法或压延法将硅胶胶水均匀涂在PET膜上；

固化条件：

1）试验室涂布工艺10μm 时：130℃ 1分钟烘烤即可。

2）生产涂布参考工艺：烘箱温度设定为依此从90℃到160℃再到140℃，烘烤时间和温度是根据涂布量来调整,

当涂布的干胶厚度在10μm 时，胶水的烘烤时间控制在50～60秒之间，当涂布的干胶厚度在20μm时，胶水的烘烤时间应控制在100～120秒为宜，

请根据具体设备和工艺来改变。

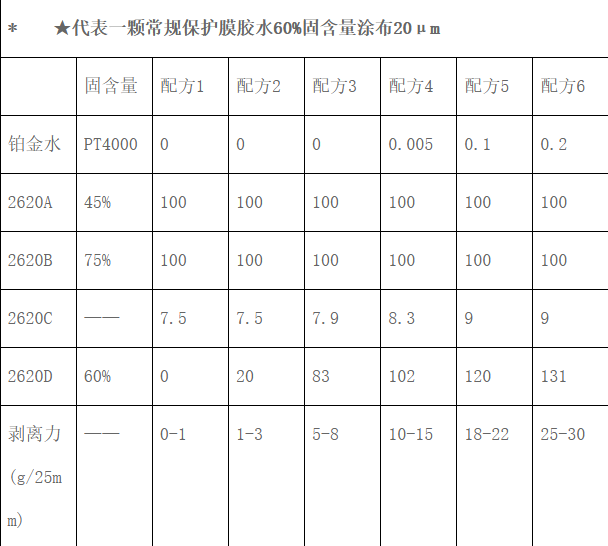

PET自粘性硅胶胶水KL-2620ABCD 剥离力参考比例：（需根据自己的实际情况调整剥离力）

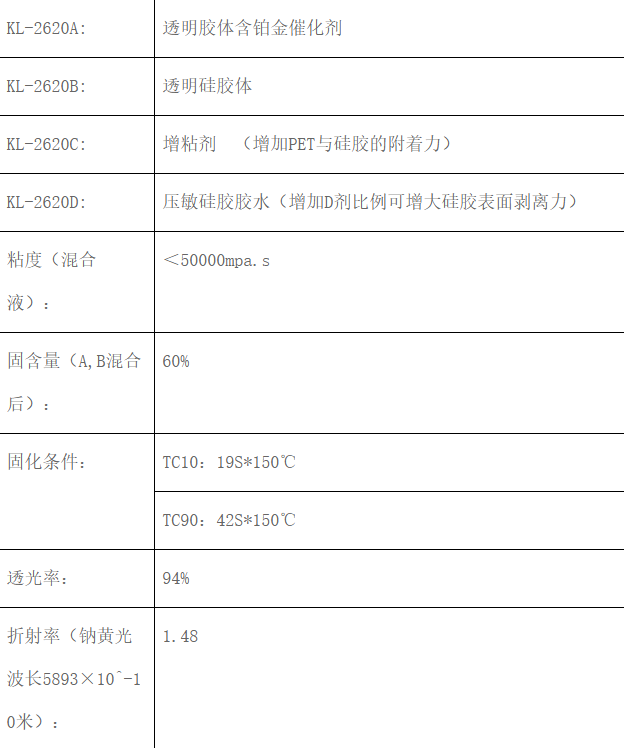

PET自粘性硅胶胶水KL-2620ABCD 参考数据表：

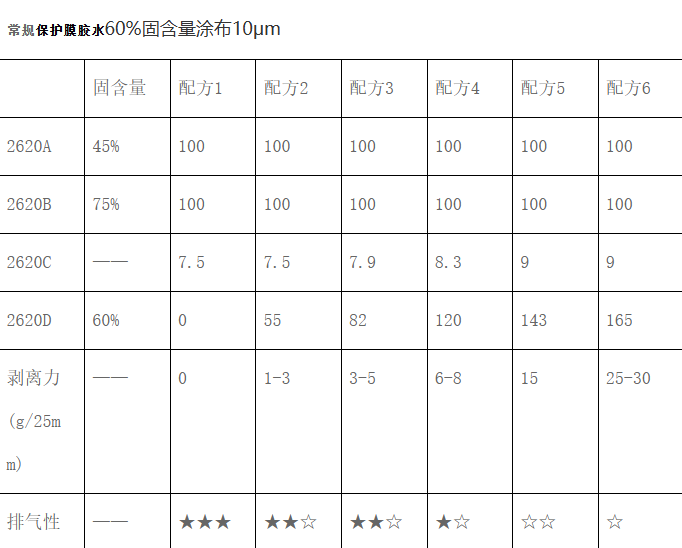

代表一颗星，☆代表半颗，★越多排气性越好。

*  此剥离力是在膜厚50μm，胶水干胶厚度10/20±3μm测得，剥离力与干胶厚度有关。

*  此数据为本公司试验结果，仅供惨考，实际剥离力会与生产工艺有关，使用时需自行确认并作必要的调整，任何使用本产品后导致的直接或者间接损失本公司将不承担任何费用，如需详细资料请与本公司业务人员联系！

PET自粘性硅胶胶水KL-2620ABCD 注意事项：

A、B、C、D剂的配比，用户应根据薄膜种类、涂布厚度及气候条件（环境温度、湿度）等对混合比例作适当调整。在高温高湿的气候条件，用户应将A剂的配比在原有基础上增加5%~10%左右使用。

KL-2620C存在挥发性，长时间放置会变浓，在使用过程中需要根据挥发比例调整添加比例，否则剥离力有可能会加重。

溶剂最好选择混合溶剂，如二甲苯：醋酸乙酯：环己酮=80：15：5或者甲苯：丁酮=1:1

3、被粘接的基材表面需经电晕处理，清洁干燥、无灰尘、油污。

4、涂布过程中需注意检查、控制胶粘剂粘度；要有足够的涂布量，并充分熟化。

5、涂布须保持良好的适合环境，建议操作车间采用无尘处理、温度控制在25～35℃，湿度控制在15～50%。粉尘过多会导致不良增多，温度过低会致使流平不佳、附着下降，湿度过大易造成涂膜缩孔，湿度过低易造成静电安全隐患，出现表面发白和波纹现象。

6、已调配后的胶料应尽量在6小时内用完，如发现胶粘剂粘度明显提高或呈现凝胶时，应停止使用。

7、胶料混料后含挥发性溶剂，使用时应注意通风，并佩戴适当的劳保工具。且远离火种、高温及注意静电。

8、使用前请阅读产品安全使用说明。

储存条件：未混合的物料常温下保存期为6个月。

想了解更多上康利邦官网 https://www.sz-kangli.com/product/244.html
